リニアモータ振動試験機とは？油圧式との違い・省エネ・小型化・大型試験対応を解説

振動試験機を検討するとき、多くの方がまず確認するのは「何Hzまで動くか」「何kgまで載せられるか」「どれくらいの加振力が出るか」ではないでしょうか。

もちろん、周波数・可搬重量・加振力は重要です。ただし、実際の装置選定では、それだけで判断すると条件に合わない場合があります。

特に、油圧式の振動試験機や加振機を長く使っている現場では、装置本体の性能とは別に、次のような課題が出てきます。

• 油圧ユニットや配管が大きく、設置スペースを取る
• 作動油の管理、油漏れ対策、廃油処理が必要になる
• 油圧ポンプの騒音が大きく、作業環境に影響する
• 待機時もポンプを回すため、電力消費が大きくなりやすい
• フィルタ交換、配管点検、油の劣化管理など保守項目が多い
• クリーンな試験環境を維持しにくい

こうした課題に対する選択肢のひとつが、リニアモータ駆動の振動試験機です。

リニアモータ振動試験機は、油圧を使わず、電磁力によって直線運動を発生させる試験装置です。油圧ユニット、タンク、配管、作動油管理が不要になるため、試験設備全体をコンパクトにしやすく、低騒音・省エネ・クリーンな試験環境づくりにも適しています。

ソフテックのリニアモータ振動試験機は、動作条件により最大15Hzまで対応し、1台あたり最大可搬重量800kg、8台連結時には最大6.4tまでの大型試験にも対応可能です。また、防衛省規格 NDS C 0110に基づく試験での採用実績もあります。

この記事では、リニアモータ振動試験機・リニアモータ加振機の特徴、油圧式との違い、省エネ・小型化につながる理由、周波数を見るときの注意点、大型試験への対応、導入前に確認すべきポイントを、試験装置メーカーの視点で解説します。

リニアモータ振動試験機とは

リニアモータ振動試験機とは、リニアモータの直線運動を利用して、試験体に振動を与える装置です。

一般的な回転モータでは、モータの回転をボールねじ、クランク機構、カム機構などで直線運動に変換します。一方、リニアモータは、回転運動を介さず、電磁力によって直線方向の推力を直接発生させます。

このようなダイレクトドライブ方式のため、機械的な変換機構を少なくでき、バックラッシの影響を抑えやすいという特徴があります。正弦波、台形波、三角波、地震波など、さまざまな制御波形に対応しやすく、振動試験に適した構成を取りやすい方式です。

特に、次のような用途で効果を発揮します。

• 油圧式加振機の更新
• 低騒音・低振動の試験環境づくり
• クリーンルームや油を嫌う環境での試験
• 正弦波・ログスイープによる振動試験
• 複数台同期による大型・長尺試験体の加振
• 省エネ化、メンテナンス工数削減
• NDS C 0110などの規格試験への対応

油圧式振動試験機で起こりやすい課題

大型の試験体を動かす場合、従来は油圧式の振動試験機や加振機が多く使われてきました。油圧式は大きな力を出しやすく、重量物の試験に向いている方式です。

一方で、長く運用している現場では、装置本体の性能だけでなく、周辺設備や保守管理の負担が問題になることがあります。

油圧ユニット・タンク・配管にスペースを取られる

油圧式では、加振機本体のほかに、油圧ユニット、タンク、配管、作動油の管理スペースが必要です。装置本体だけを見れば設置できそうでも、周辺設備を含めると試験室のレイアウトが難しくなることがあります。

また、保守点検のための作業スペース、防音対策、作動油漏れ時の対策も必要になるため、設備全体としては大きくなりやすい傾向があります。

作動油の管理が必要になる

油圧式では、作動油の管理が欠かせません。作動油漏れ、油の劣化、フィルタ交換、廃油処理、配管点検など、日常的な保守項目が発生します。

特に、精密機器や電子部品など、油分を嫌う製品の試験では、作動油の取り扱いそのものがリスクになる場合があります。

油圧ポンプの騒音が作業環境に影響する

油圧式では、油圧ポンプや周辺機器の騒音が発生します。実際の試験現場では、加振中に計測器を確認したり、条件を調整したりする作業が発生します。油圧ポンプの騒音が大きいと、作業者の負担だけでなく、周辺機器の設置や測定環境にも影響します。

また、長時間の耐久試験や繰り返し試験では、騒音環境が続くことにより、作業環境の改善が課題になることもあります。

待機時も電力を消費しやすい

油圧システムでは、必要なときだけでなく、待機時にも油圧ポンプを回し続ける構成になることがあります。そのため、実際に加振していない時間も電力を消費しやすく、長時間運用では電気代に影響します。

油圧式の課題は、単に「古い方式だから」という話ではありません。油圧ユニット、タンク、配管、作動油、保守作業、騒音、電力消費まで含めたシステム全体の負担が大きくなりやすい点にあります。

リニアモータ化で装置全体を小型化しやすい理由

リニアモータ振動試験機の大きなメリットは、油圧設備を使わずに直線運動を得られることです。

油圧式では、加振機本体に加えて、油圧ユニット、タンク、配管、作動油管理、防音対策、保守スペースが必要になります。これらを含めると、試験設備全体としてはどうしても大きくなります。

一方、リニアモータ式では作動油を使用しません。油圧ユニットや配管が不要になり、電気的に制御されたリニアモータが直接推力を発生させます。そのため、設備構成をシンプルにしやすく、試験室の省スペース化につながります。

リニアモータ式によって期待できる省スペース効果は、次の通りです。

• 油圧ユニットが不要
• タンクや油圧配管が不要
• 作動油の保管・管理スペースが不要
• 作動油漏れ対策の負担を抑えられる
• 防音対策を簡素化しやすい
• 試験室のレイアウトを組みやすい
• 保守スペースを抑えやすい

ここで確認しておきたいのは、単体部品だけで比較しないことです。

油圧式とリニアモータ式を比較するときは、

• 油圧シリンダ単体 vs リニアモータ単体

ではなく、

• 油圧ユニット・タンク・配管・作動油管理まで含めた油圧システム全体
• リニアモータ・制御盤・冷却・架台を含めた電動システム全体

で比較する必要があります。

この見方をすると、リニアモータ式は、脱油圧によって試験設備全体を小型化・省スペース化しやすい方式だと言えます。

リニアモータ振動試験機・リニアモータ加振機の主なメリット

1. 脱油圧でクリーンな試験環境をつくれる

リニアモータ式では作動油を使用しません。そのため、作動油漏れ、油のにおい、廃油処理、配管まわりの汚れといった問題を抑えられます。

クリーンルーム、精密機器、電子部品、光学機器など、油分を嫌う製品の試験では、脱油圧であることは大きなメリットになります。

2. 低騒音・低振動で作業環境を改善できる

油圧式では、油圧ポンプや周辺機器の騒音が発生します。リニアモータ式では油圧ポンプが不要なため、試験室内の騒音を抑えやすくなります。

試験現場では、加振中に計測器の確認、条件変更、目視確認を行うことがあります。騒音や不要な振動を抑えることは、作業者の負担軽減だけでなく、試験環境の安定化にもつながります。

3. 消費電力を大きく削減できる

ソフテックのリニアモータ振動試験機では、従来の油圧サーボシステムと比較して、エネルギー消費量を50％以下に低減できる構成が可能です。

振動試験機は、短時間だけ使う装置とは限りません。耐久試験や繰り返し試験では、長時間運転になることもあります。

そのため、装置価格だけでなく、電気代、メンテナンス工数、停止時間まで含めたトータルコストで比較することが大切です。

4. メンテナンス工数を抑えられる

油圧式では、作動油、フィルタ、配管、油圧ユニットなど、定期的に管理すべき項目が多くなります。

一方、ソフテックのリニアモータ振動試験機では、メンテナンスの手間を抑えた運用が可能です。基本的なメンテナンスは、3か月に一度の簡単なグリス塗布を想定しています。

メンテナンス項目が少ないことは、単に手間が減るだけではありません。装置停止のリスクを下げ、試験機の稼働率を高めることにもつながります。

5. 複数台連結で大型試験体にも対応できる

リニアモータ式は、小型・高精度な用途だけのものではありません。複数台を同期制御することで、大型試験体や長尺試験体にも対応できます。

ソフテックのリニアモータ振動試験機は、1台あたり最大可搬重量800kgに対応します。8台を同期させることで、最大6.4tまでの試験が可能です。

ただし、最大周波数や最大可搬重量は、振幅、試験体重量、試験時間、治具構成などの動作条件によって成立範囲が変わります。6.4tの試験体をあらゆる条件で15Hz加振できるという意味ではありません。

複数台連結時は、マスタースレーブ同期制御を行います。さらに、各軸を独立して制御する柔軟な運用にも対応できます。

大型試験では、単に「力が出る」だけでは不十分です。複数の加振点を正確に同期させなければ、試験体に意図しないねじれや偏荷重が発生し、試験結果の信頼性に影響する可能性があります。

油圧式とリニアモータ式の比較

比較項目	油圧式振動試験機	リニアモータ振動試験機
駆動方式	油圧でシリンダを駆動	電磁力で直接直線運動を発生
周辺設備	油圧ユニット、タンク、配管が必要	油圧設備が不要
設置スペース	周辺設備を含めると大きくなりやすい	設備全体を小型化しやすい
作動油	必要	不要
作動油漏れリスク	あり	なし
騒音	油圧ポンプ音が発生しやすい	低騒音化しやすい
省エネ性	ポンプ駆動により電力消費が大きくなりやすい	消費電力を抑えやすい
メンテナンス	作動油、配管、フィルタなどの管理が必要	保守項目を抑えやすい
クリーン性	油管理が必要	クリーン環境に向く
大型試験	大推力を出しやすい	複数台同期により大型試験体に対応可能
同期制御	構成により難易度が上がる	マスタースレーブ同期制御に対応

油圧式にも、大推力を出しやすいという強みがあります。そのため、すべての試験をリニアモータ式に置き換えるべきという話ではありません。

ただし、油圧設備の大きさ、騒音、作動油管理、メンテナンス、電力消費に課題がある場合、リニアモータ式は有効な選択肢になります。

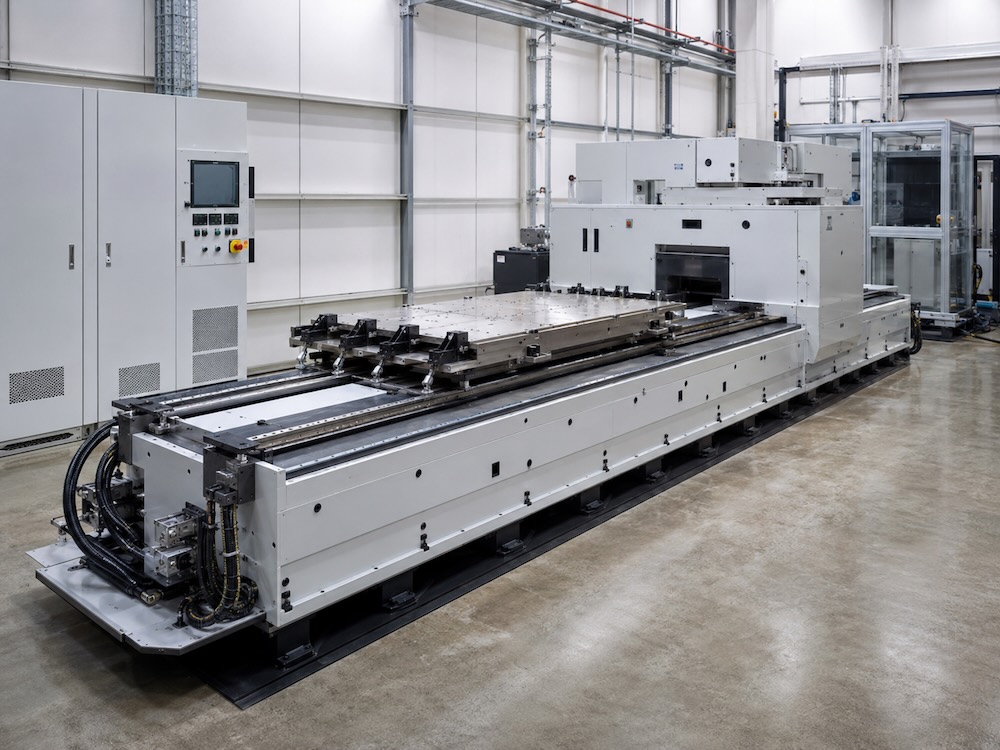

ソフテックのリニアモータ振動試験機の基本仕様

ソフテックのリニアモータ振動試験機は、リニアモータの推力と同期制御技術により、単体試験から複数台連結による大型試験まで対応します。

最大可搬重量	800kg/台 8台使用で最大6.4tまで試験可能
最大周波数	〜15Hz ※動作条件による
最大加速度	9.8m/sec²
定格推力（水冷時）	12.624kN
ピーク推力（水冷時）	41.654kN
モータサイズ	1830 × 1400 × 320mm
重量	1300kg/台

最大周波数は〜15Hzですが、これは「どのような条件でも15Hzで同じ振幅・同じ重量を動かせる」という意味ではありません。振動試験では、試験体重量、振幅、周波数、加速度、推力、試験時間がすべて関係します。

「何Hzまで動くか」だけで判断してはいけない

振動試験機を検討するとき、よくある質問が「この装置は何Hzまで動きますか？」というものです。

これは当然の質問ですが、実務では周波数だけで装置の可否を判断することはできません。

正弦波の最大加速度は、片振幅をA、周波数をfとすると、次の式で表されます。

最大加速度 = A ×（2πf）²

ここで注意すべき点は、Aは片振幅であるということです。試験条件で「5mm P-P」と表記されている場合、片振幅は2.5mmになります。「10mm P-P」の場合、片振幅は5mmです。

周波数が上がると、必要な加速度は二乗で増えます。同じ振幅のまま周波数だけを上げると、必要な推力も急激に大きくなります。

たとえば、同じ10Hzでも、条件が次のように変わるだけで、装置に求められる能力は大きく変わります。

• 振幅が1mmなのか、5mm P-Pなのか、10mm P-Pなのか
• 試験体が100kgなのか、2tなのか
• 正弦波なのか、ログスイープなのか
• 短時間試験なのか、長時間の連続運転なのか
• 単体加振なのか、複数台同期なのか

そのため、振動試験機を選定するときは、次の条件をセットで確認します。

• 試験体の重量
• 試験体の寸法
• 重心位置
• 振幅、P-P値
• 周波数範囲
• 波形
• 必要加速度
• 試験時間
• 垂直加振か水平加振か
• 取り付け治具の剛性
• 複数台連結の有無
• 必要な同期精度

カタログ上の最大周波数だけで判断するのではなく、実際の試験条件に対して成立するかを確認することが欠かせません。

大型試験・NDS C 0110対応の実績

リニアモータ式が本当に大型試験に使えるのか。これは、導入を検討する企業にとって気になるポイントです。

ソフテックのリニアモータ振動試験機は、防衛省規格 NDS C 0110に基づく実際の試験で使用された実績があります。

試験規格	防衛省 NDS C 0110 試験
試験体	重量2t、全長12.9m、直径φ325mm
モータ構成	3台連結、マスタースレーブ同期制御
試験条件	正弦波ログスイープ 振幅10mm P-P：2〜5Hz 振幅5mm P-P：5〜10Hz
試験精度	振幅精度±5％以内、周期±2％以内

大型試験で難しいのは、単に重いものを動かすことではありません。

長尺物では、たわみやねじれが出やすくなります。加振点が複数になると、各モータの同期制御が必要になります。治具の剛性が不足すると、入力した振動が正しく試験体に伝わりません。規格試験では、振幅や周期の精度も求められます。

つまり、大型振動試験では、リニアモータ単体の性能だけでなく、制御、治具、計測、ソフトウェアを含めたシステム設計が重要になります。

ソフテックでは、リニアモータ振動試験機の設計・製作だけでなく、制御システムや自動機械の設計・製造にも対応しています。試験体や規格要求に合わせて、装置全体を構成できる点が強みです。

リニアモータ振動試験機・リニアモータ加振機が向いているケース

油圧式加振機の更新を検討している

既存の油圧式試験機で、油圧ユニット、タンク、配管、作動油管理が負担になっている場合、リニアモータ式への更新によって設備全体を簡素化できます。

試験室を省スペース化したい

油圧式では、装置本体以外の周辺設備が大きくなりがちです。リニアモータ式では油圧設備が不要になるため、試験室全体のレイアウトを見直しやすくなります。

電気代とメンテナンスコストを下げたい

長時間試験が多い現場では、消費電力の差が運用コストに直結します。油圧設備の保守工数を減らしたい場合にも、リニアモータ式は有効です。

クリーンな試験環境が必要

作動油を使用しないため、作動油漏れや廃油処理の心配を抑えられます。クリーンルームや精密機器の試験にも向いています。

大型・長尺の試験体を加振したい

複数台連結と同期制御により、重量物や長尺物にも対応できます。NDS C 0110のような規格試験を検討している場合は、試験条件を整理したうえで相談する価値があります。

波形再現性や応答性を重視したい

リニアモータはダイレクトドライブ方式のため、入力に対する応答性が高く、正弦波、台形波、三角波、地震波などの波形制御に対応しやすい方式です。

バックラッシの影響を抑えやすいため、微小な変位を伴う振動試験にも適しています。ただし、対応可否は試験体重量、振幅、周波数、治具構成、試験時間によって変わるため、実際の条件に基づいた確認が必要です。

導入前に整理しておくべき情報

リニアモータ振動試験機の仕様を検討する際は、次の情報を整理しておくと相談がスムーズです。

1. 試験体の情報

重量、寸法、材質、重心位置、取り付け姿勢を確認します。長尺物の場合は、たわみや支持方法も検討します。

2. 試験条件

周波数、振幅、加速度、波形、試験時間を整理します。

「10Hzで動かしたい」だけではなく、「何mm P-Pで、何kgの試験体を、何時間動かすのか」まで確認する必要があります。

3. 規格要求

JIS、ISO、MIL、NDSなど、準拠すべき規格がある場合は、必要な試験条件と精度を確認します。

4. 設置環境

設置スペース、搬入経路、床荷重、電源、冷却、周辺設備との干渉を確認します。油圧式からの更新では、既存設備の撤去範囲も検討項目になります。

5. 運用条件

1日の試験時間、連続運転時間、メンテナンス体制、試験頻度を確認します。省エネ効果や保守工数削減を評価するには、運用条件の把握が欠かせません。

まとめ：リニアモータ振動試験機は、脱油圧・省エネ・小型化を実現しやすい方式

リニアモータ振動試験機は、油圧を使わず、電磁力で直接直線運動を発生させる試験装置です。

油圧ユニット、タンク、配管、作動油管理を不要にできるため、試験設備全体を小型化・省スペース化しやすくなります。さらに、低騒音、低振動、省エネ、メンテナンス工数削減、クリーン化といったメリットも得られます。

一方で、振動試験機は「何Hzまで動くか」だけでは選べません。周波数、振幅、試験体重量、加速度、推力、連続運転時間、規格要求、設置環境まで含めて判断する必要があります。

油圧式加振機の更新、省エネ化、省スペース化、大型試験体への対応、NDS C 0110などの規格試験を検討している場合は、リニアモータ式が有効な候補になります。
