Motion Controllers Lineup
DMC-500x0
Flagship / EtherCAT Master
- Interface
- Ethernet (10/100base-T) x1, EtherCAT x2, RS232C x2 (115kb)
- 軸数
- 1～8軸
- Max Encoder Rate
- 22MHz
- Max Stepper Rate
- 6MHz
- 最小サンプリング
- 22μsec
- コマンド実行速度
- 40μsec
- Input
- 8点 (Isolated)
- Output
- 8点 (Isolated)
- Analog Input
- 8点 12bit (16bit オプション)
- その他機能
- 各軸リミット/ホーム(Isolated), 2重ループ可, マルチタスク(8)
- Memory
- Prog: 4000x80, Array: 24000, 変数: 510

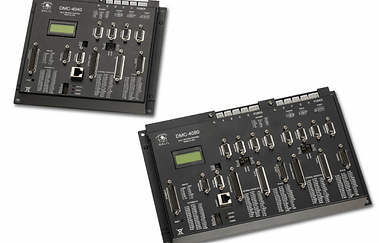

DMC-40x0
High Performance / Ethernet & USB
- Interface
- Ethernet (10/100base-T), USB-main
- 軸数
- 1～8軸
- Max Encoder Rate
- 22MHz
- Max Stepper Rate
- 6MHz
- 最小サンプリング
- 31μsec
- コマンド実行速度
- 40μsec
- Input
- 1～4軸: 8点, 5～8軸: 16点 (Isolated)
- Output
- 1～4軸: 8点, 5～8軸: 16点 (Isolated)
- Analog Input
- 8点 12bit (16bit オプション)
- その他機能
- 各軸リミット/ホーム(Isolated), 2重ループ可, マルチタスク(8)
- Memory
- Prog: 2000x80, Array: 16000, 変数: 510

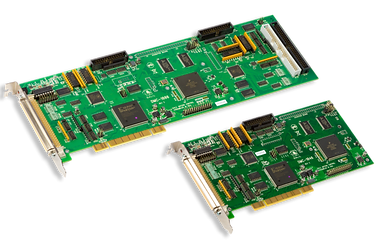

DMC-18x6
PCI Bus Card
- Interface
- PCI-Bus
- 軸数
- 1～8軸
- Max Encoder Rate
- 22MHz
- Max Stepper Rate
- 6MHz
- 最小サンプリング
- 31μsec
- コマンド実行速度
- 40μsec
- Input
- 1～4軸: 8点, 5～8軸: 16点 (Isolated)
- Output
- 1～4軸: 8点, 5～8軸: 16点 (Isolated)
- Analog Input
- 8点 12bit (16bit オプション)
- その他機能
- 各軸リミット/ホーム(Isolated), 2重ループ可, マルチタスク(8)
- Memory
- Prog: 2000x80, Array: 16000, 変数: 510

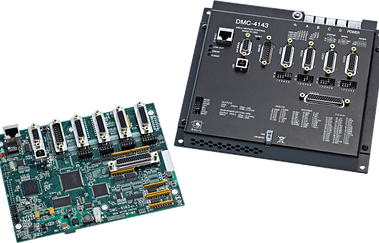

DMC-41x3
Economy / Ethernet & USB
- Interface
- Ethernet (10/100base-T), USB-main, RS232Caux
- 軸数
- 1～8軸
- Max Encoder Rate
- 15MHz
- Max Stepper Rate
- 3MHz
- 最小サンプリング
- 62μsec
- Input
- 1～4軸: 8点, 5～8軸: 16点 (Isolated)
- Output
- 1～4軸: 8点, 5～8軸: 16点 (Isolated)
- Analog Input
- 8点 12bit (16bit オプション)
- その他機能
- 各軸リミット/ホーム(Isolated), 2重ループ可, マルチタスク(8)
- Memory
- Prog: 2000x80, Array: 16000, 変数: 510

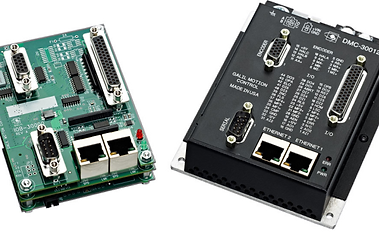

DMC-300xx
Single Axis Controller
- Interface
- Ethernet (10/100base-T) x2, RS232C x2 (115kb)
- 軸数
- 1軸
- Max Encoder Rate
- 15MHz
- Max Stepper Rate
- 3MHz
- 最小サンプリング
- 125μsec
- コマンド実行速度
- 50μsec
- I/O
- Input: 8点, Output: 4点 (Isolated)
- Analog I/O
- In: 2点 (0~5V 12bit/Opt 16bit), Out: 1点 (±10V)
- その他機能
- 各軸リミット/ホーム(Isolated), 2重ループ可, マルチタスク(4)
- Memory
- Prog: 1000x40, Array: 3000, 変数: 254
DMC-21x3
Legacy / Ethernet
- Interface
- Ethernet (10base-T), RS232C (19.2k)
- 軸数
- 1～8軸
- Max Encoder Rate
- 12MHz
- Max Stepper Rate
- 3MHz
- 最小サンプリング
- 125μsec
- I/O
- 1～4軸: 8/8, 5～8軸: 16/16 (Not Isolated)
- Analog Input
- 増設による
- その他機能
- 各軸リミット/ホーム(Not Isolated), 2重ループ可, マルチタスク(8)
- Memory
- Prog: 1000x80, Array: 8000, 変数: 510
※I/O, リミット/ホームスイッチ共に Not Isolated
DMC-18x2
Legacy / PCI Bus
- Interface
- PCI-Bus
- 軸数
- 1～4軸
- Max Encoder Rate
- 12MHz
- Max Stepper Rate
- 3MHz
- 最小サンプリング
- 125μsec
- I/O
- Input: 8点, Output: 8点 (Not Isolated)
- Analog Input
- なし
- その他機能
- 各軸リミット/ホーム(Not Isolated), 2重ループ不可, マルチタスク不可
- Memory
- Prog: 1000x80, Array: 8000, 変数: 254
※I/O, リミット/ホームスイッチ共に Not Isolated
